DC கான்டாக்டர்கள் மற்றும் ஃப்யூஸ்கள் எப்படி ஒன்றாக வேலை செய்கின்றன?

I. செயல்பாட்டு வரையறை: தெளிவாக வரையறுக்கப்பட்ட பாத்திரங்களைக் கொண்ட இரட்டை அடுக்கு பாதுகாப்பு கட்டமைப்பு

DC காண்டாக்டர்: ஒரு கட்டுப்படுத்தக்கூடிய எக்ஸிகியூட்டிவ் ஸ்விட்ச்

டிசி காண்டாக்டர் என்பது ஒரு எலக்ட்ரோ மெக்கானிக்கல் ஸ்விட்ச்சிங் சாதனம் ஆகும், இது கட்டுப்பாட்டு அமைப்பு கட்டளைகளின் கீழ் உயர்-சக்தி DC சுற்றுகளை இணைக்கிறது மற்றும் துண்டிக்கிறது. சார்ஜிங் நிலையத்தில் அதன் முக்கிய செயல்பாடுகள் பின்வருமாறு:

•சார்ஜிங் தொடக்க/நிறுத்தக் கட்டுப்பாடு: BMS அல்லது சார்ஜிங் கன்ட்ரோலரின் கட்டளையின் பேரில் சார்ஜிங் பாதையை நிறுவ மூடுகிறது, மேலும் முடிந்ததும் துண்டிக்க திறக்கிறது.

•அவசரகால தனிமைப்படுத்தல்: அதிக வெப்பநிலை, அதிக மின்னழுத்தம் அல்லது காப்புப் பிழைகள் போன்ற அசாதாரண நிலைகளை கணினி கண்டறியும் போது கட்டளைகளைப் பெறும்போது கட்டுப்படுத்தப்பட்ட மின் இணைப்பைச் செயல்படுத்துகிறது.

•முன் கட்டணம் மேலாண்மை: பஸ் மின்தேக்கிகளைப் பாதுகாக்கும், பிரதான மின்சுற்றுக்கு ஆற்றல் அளிக்கப்படுவதற்கு முன், மின்னோட்ட மின்னோட்டத்தைக் கட்டுப்படுத்த முன்-சார்ஜ் மின்தடையத்துடன் செயல்படுகிறது.

DC உருகி: ஒரு செயலற்ற அல்டிமேட் பாதுகாப்பு சாதனம்

ஃபியூஸ் என்பது ஒற்றைப் பயன்பாட்டுப் பாதுகாப்பு உறுப்பு ஆகும், இது தவறான நீரோட்டங்களை மீளமுடியாத சேதத்தை ஏற்படுத்தும் முன் நம்பத்தகுந்த முறையில் குறுக்கிடுகிறது. DC சார்ஜிங் நிலையங்கள் மற்றும் சாதாரண தொழில்துறை உருகிகளில் பயன்படுத்தப்படும் குறைக்கடத்தி தர வேகமாக செயல்படும் உருகிகளுக்கு இடையே உள்ள அடிப்படை வேறுபாடுகள்:

•மைக்ரோசெகண்ட்-நிலை பதில்: கான்டாக்டர் மெக்கானிக்கல் ஆக்சுவேஷனுக்கு தேவையான பத்து மில்லி விநாடிகளை விட மிக வேகமாக உள்ளது.

•தற்போதைய-வரையறுக்கும் பண்பு: கீழ்நிலை மின் சாதனங்களின் (IGBT/SiC) தாங்கும் வரம்புகளுக்குள் தவறான மின்னோட்ட ஆற்றலைக் கட்டுப்படுத்துகிறது.

•DC ஆர்க்-தணிக்கும் திறன்: 500V–1500V DC அமைப்புகளில் மறு-பற்றவைப்பு ஆபத்து இல்லாமல் நம்பகமான குறுக்கீடு.

•நிலைப்படுத்தல் சுருக்கம்: தொடர்புகொள்பவர் கட்டுப்படுத்தப்பட்ட "பாதுகாப்பு வாயில்"; உருகி என்பது இன்றியமையாத "பாதுகாப்பின் கடைசி வரி."

II. ஒருங்கிணைந்த பொருத்தத்தின் பொறியியல் தர்க்கம்

சார்ஜிங் ஸ்டேஷன் பாதுகாப்பு வடிவமைப்பு என்பது ஒரே அடைப்பில் இரண்டு சாதனங்களை நிறுவுவதில் இருந்து வெகு தொலைவில் உள்ளது. அவற்றின் ஒருங்கிணைப்பு உறவு அடுக்கு பாதுகாப்பு கட்டமைப்பின் முக்கிய தொழில்நுட்ப தர்க்கத்தை உருவாக்குகிறது.

வழக்கமான பவர் சர்க்யூட் டோபாலஜி

கிரிட் உள்ளீடு → AC/DC மாட்யூல் → DC பஸ் → Fuse → முதன்மை தொடர்பு → ப்ரீ-சார்ஜ் கான்டாக்டர் + ரெசிஸ்டர் → வாகன இடைமுகம்

பாதுகாப்பு படிநிலை மற்றும் பதில் நேரம்

பொருந்தாத ஒருங்கிணைப்பிலிருந்து வழக்கமான தோல்வி முறைகள்

முக்கிய வடிவமைப்பு அளவுகோல்: ஃபியூஸ் லெட்-த்ரூ I²t மதிப்பானது, பாதுகாக்கப்பட்ட தொடர்பாளரின் ஷார்ட்-சர்க்யூட் தாங்கும் I²t மதிப்பை விட கண்டிப்பாக குறைவாக இருக்க வேண்டும்.

III. பொருத்தம் மற்றும் தேர்வுக்கான ஐந்து முக்கிய தொழில்நுட்ப அளவுருக்கள்

1. மதிப்பிடப்பட்ட மின்னழுத்தம்: போதுமான அளவு விளிம்புடன் DC-குறிப்பிட்டது

DC மின்னோட்டத்திற்கு இயற்கையான பூஜ்ஜிய-குறுக்கு புள்ளி இல்லாததால், AC அமைப்புகளை விட வில் அழிவு மிகவும் கடினம். எனவே, DC-குறிப்பிட்ட சாதனங்களுக்கான தேர்வு தர்க்கம் AC சாதனங்களிலிருந்து அடிப்படையில் வேறுபடுகிறது.

தேர்வு கொள்கை: ஃபியூஸ் மற்றும் கான்டாக்டர் இரண்டின் மதிப்பிடப்பட்ட மின்னழுத்தம் சிஸ்டத்தின் அதிகபட்ச DC பஸ் மின்னழுத்தமாக இருக்க வேண்டும்.

•800V சார்ஜிங் இயங்குதளம் → பரிந்துரைக்கப்பட்ட 1000V DC அல்லது அதிக மதிப்பீடு

•1500V ஆற்றல் சேமிப்பு அமைப்பு → 1500V DC அல்லது அதிக மதிப்பீட்டைத் தேர்ந்தெடுக்க வேண்டும்

பொறியியல் எச்சரிக்கை: டிசி-குறிப்பிட்ட சாதனங்களுக்கு ஏசி தரப்படுத்தப்பட்ட தயாரிப்புகளை மாற்றுவதை கண்டிப்பாக தடைசெய்க. தவறான குறுக்கீட்டின் போது வளைவை திறம்பட அணைக்கத் தவறியது பேரழிவு விளைவுகளுக்கு வழிவகுக்கும்.

2. மதிப்பிடப்பட்ட மின்னோட்டம்: தொடர்புகளுக்கான விளிம்பு, உருகிகளுக்கான கணக்கீடு அல்ல

DC தொடர்பு:

•தொடர்ச்சியான மின்னோட்ட மதிப்பீடு, சார்ஜிங் ஸ்டேஷன் அதிகபட்ச வெளியீட்டு மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும்.

•பொறியியல் அனுபவ காரணி: தோராயமாக 1.2× இல் பரிந்துரைக்கப்பட்ட தேர்வு.

DC உருகி:

•தேர்வு மதிப்பிடப்பட்ட மின்னோட்டத்தை மட்டுமே அடிப்படையாகக் கொண்டிருக்கக்கூடாது; I²t மற்றும் உடைக்கும் திறன் விரிவாக மதிப்பீடு செய்யப்பட வேண்டும்.

•ஃப்யூஸ் உருகுதல் I²t பாதுகாக்கப்பட்ட குறைக்கடத்தி தொகுதியின் (IGBT/SiC) தாங்கும் I²tக்குக் கீழே இருக்க வேண்டும்.

•பொறியியல் அனுபவ காரணி: தோராயமாக 1.5× இல் பரிந்துரைக்கப்பட்ட தேர்வு.

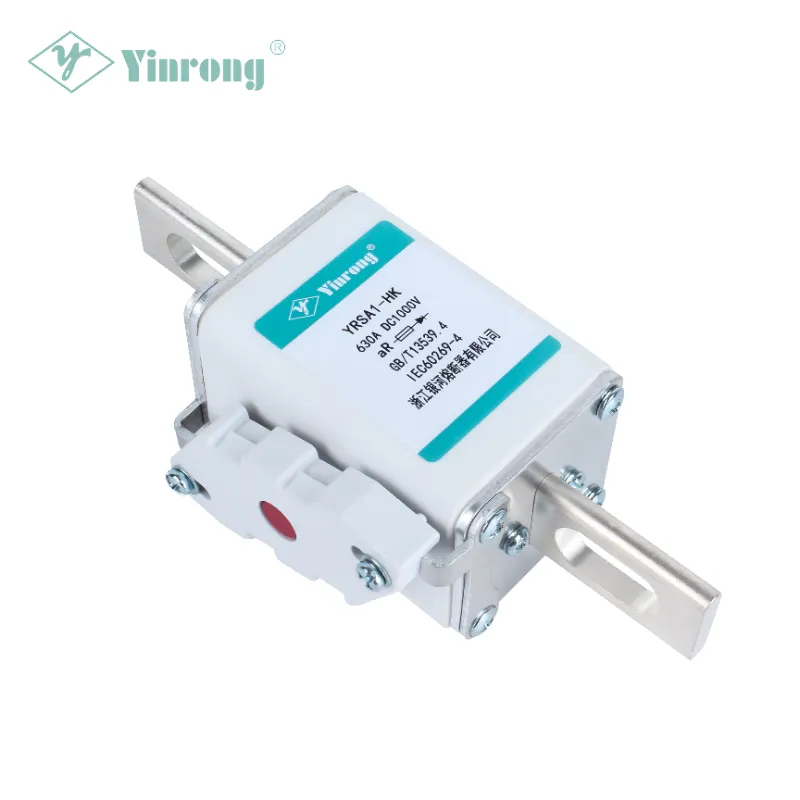

YRSA தொடர் Zhejiang Galaxy Fuse இலிருந்து 690V முதல் 1500V வரை மதிப்பிடப்பட்ட மின்னழுத்தங்கள் மற்றும் 10A முதல் 3000A வரை மதிப்பிடப்பட்ட மின்னோட்டங்கள், வெள்ளி-பூசப்பட்ட தூய தாமிரம் அல்லது தூய வெள்ளி மாறி-குறுக்கு வெட்டு உருகி கூறுகள், உயர் வலிமை கொண்ட அலுமினா ட்யூப்களுடன் கூடிய உயர்-செராமிக்-மணல் குழாய்களில் வைக்கப்பட்டுள்ளன. நடுத்தர.

3. I²t Coordination: மேட்சிங் டிசைனின் முக்கிய அளவுரு

I²t (ஆம்பியர்-சதுர-விநாடிகள்) என்பது உருகி மற்றும் தொடர்பு பொருத்துதல் தேர்வில் மிகவும் முக்கியமான அளவு குறிகாட்டியாகும்.

தேர்வு கட்டுப்பாடு உறவுகள்:

Galaxy Fuse இன் வேகமாகச் செயல்படும் உருகித் தொடர் குறைந்த I²t மதிப்புகள், வலுவான மின்னோட்டத்தைக் கட்டுப்படுத்தும் திறன் மற்றும் அதிக உடைக்கும் திறன் ஆகியவற்றைக் கொண்டுள்ளது, இது குறைக்கடத்தி சாதனங்கள் மற்றும் முழுமையான உபகரணங்களின் குறுகிய சுற்றுப் பாதுகாப்பிற்கு ஏற்றதாக அமைகிறது.

4. நேரம்-தற்போதைய தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு

பல நிலை பாதுகாப்பு கட்டமைப்பில், தவறு புள்ளிக்கு அருகில் இருக்கும் பாதுகாப்பு சாதனம் முதலில் செயல்பட வேண்டும்.

5. சுற்றுப்புற வெப்பநிலை மற்றும் குறைதல்

சார்ஜிங் நிலையங்கள் பல்வேறு சூழல்களில் பயன்படுத்தப்படுகின்றன, பொறியியல் தேவைகள் -40°C குறைந்த வெப்பநிலையில் இருந்து +85°C உயர் வெப்பநிலை வரை. ஃபியூஸ்கள் மற்றும் கான்டாக்டர்கள் இரண்டும் உண்மையான சுற்றுப்புற வெப்பநிலைக்கு ஏற்ப திறன் குறைக்கப்பட வேண்டும்.

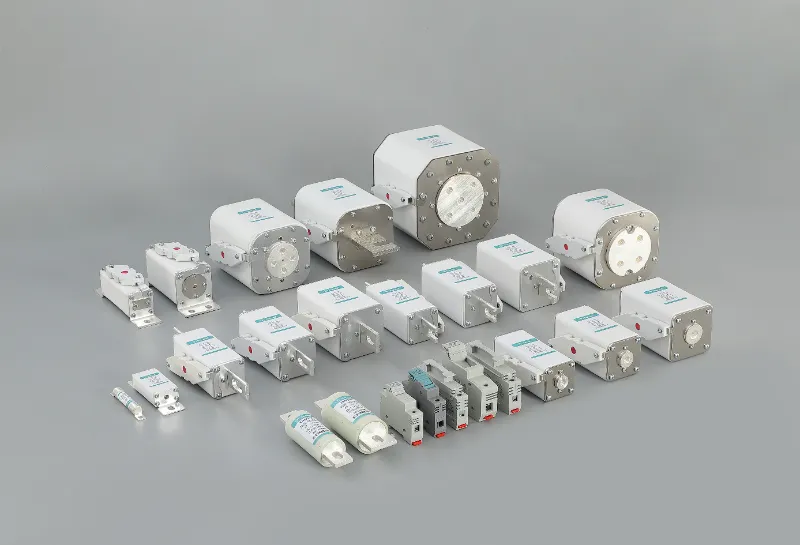

IV. Galaxy Fuse: DC சார்ஜிங் ஸ்டேஷன் பாதுகாப்பிற்கான தொழில்முறை தேர்வு

1980 இல் நிறுவப்பட்டது,Zhejiang Galaxy Fuse Co., Ltd. R&D, சோதனை, உற்பத்தி, விற்பனை மற்றும் இறக்குமதி/ஏற்றுமதி ஆகியவற்றை ஒருங்கிணைக்கும் ஒரு தொழில்முறை ஃப்யூஸ் நிறுவனமாகும். முன்னாள் இயந்திர கட்டுமான அமைச்சகத்தின் கீழ் ஒரு முக்கிய நிறுவனமாகவும், சீனாவில் உருகிகளின் முன்னணி உற்பத்தியாளராகவும், நிறுவனத்தின் முக்கிய தயாரிப்புகள் ஒளிமின்னழுத்த DC உருகிகள், புதிய ஆற்றல் வாகன உருகிகள் மற்றும் சார்ஜிங் நிலைய உருகிகள் ஆகியவற்றை உள்ளடக்கியது. தயாரிப்புகள் IEC 60269, GB/T 13539.4 மற்றும் பிற சர்வதேச மற்றும் உள்நாட்டு தரநிலைகளுக்கு இணங்குகின்றன, மேலும் ஐரோப்பா, அமெரிக்கா, தென்கிழக்கு ஆசியா மற்றும் மத்திய கிழக்கு உட்பட 80 நாடுகளுக்கும் பிராந்தியங்களுக்கும் ஏற்றுமதி செய்யப்படுகின்றன.

சார்ஜிங் ஸ்டேஷன்களுக்கு பரிந்துரைக்கப்படும் DC பாதுகாப்பு தயாரிப்பு வரிசை

Galaxy Fuse இன் முக்கிய தொழில்நுட்ப நன்மைகள்

•முழு தொடர் சர்வதேச சான்றிதழ்கள்: பல தொடர்கள் TÜV, UL, CE மற்றும் CQC சான்றிதழ்களை கடந்துவிட்டன. மேலாண்மை அமைப்புகள் IATF 16949, ISO 9001, ISO 14001 மற்றும் ISO 45001 ஆகியவற்றை உள்ளடக்கியது.

•முதிர்ந்த ஒருங்கிணைப்பு தீர்வுகள்: முக்கிய DC தொடர்புகள் மற்றும் முதிர்ந்த தேர்வு தீர்வுகளுடன் விரிவான பொறியியல் ஒருங்கிணைப்பு அனுபவம்.

•முழுமையான தொழில்நுட்ப தரவு ஆதரவு: தொடர்புகொள்பவர்களுடன் துல்லியமான ஒருங்கிணைப்பு கணக்கீடுகளை எளிதாக்குவதற்கு அளவிடப்பட்ட I²t வளைவுகள் மற்றும் கட்-ஆஃப் தற்போதைய வளைவுகளை வழங்குகிறது.

•ஆழமான தொழில்நுட்பக் குவிப்பு: உருகி தயாரிப்பு உற்பத்திக்கான 48 க்கும் மேற்பட்ட பயன்பாட்டு மாதிரி மற்றும் கண்டுபிடிப்பு காப்புரிமைகளை வைத்திருக்கிறது, மேலும் 2017 இல் தேசிய உயர் தொழில்நுட்ப நிறுவனமாக அங்கீகரிக்கப்பட்டது.

•தொழில் தர பங்கேற்பு: தயாரிப்புகள் GB/T 13539.4, IEC 60269 மற்றும் பல சர்வதேச மற்றும் உள்நாட்டு தரநிலைகளுக்கு இணங்குகின்றன.

V. முடிவுரை

டிசி சார்ஜிங் ஸ்டேஷன்களில் உள்ள கான்டாக்டர்கள் மற்றும் ஃப்யூஸ்களின் பொருத்தம் தொழில்நுட்ப ரீதியாக பின்வருமாறு சுருக்கமாகக் கூறலாம்: செயல்பாட்டு அடுக்குகள், நேர ஒருங்கிணைப்பு மற்றும் அளவுரு இன்டர்லாக்கிங்.

•IGBT/SiC மற்றும் பிற சக்தி குறைக்கடத்திகளின் பாதுகாப்பை உறுதி செய்வதற்காக உருகி மைக்ரோ செகண்ட்-லெவல் ஷார்ட் சர்க்யூட் கரண்ட் குறுக்கீட்டை மேற்கொள்கிறது.

கட்டுப்படுத்தப்பட்ட மாறுதல் மேலாண்மை, சாதாரண தொடக்க/நிறுத்தம் மற்றும் அவசரகால தனிமைப்படுத்தல் கட்டளைகளை செயல்படுத்துவதற்கு தொடர்புகொள்பவர் பொறுப்பு.

•இரண்டும் பரஸ்பர காப்புப் பிரதி பணிநீக்கம், இரட்டைப் பாதுகாப்புத் தடையை உருவாக்குகின்றன.

சரியாகப் பொருந்தும்போது, ​​ஒவ்வொன்றும் அடுக்கு பாதுகாப்புடன் அதன் சொந்த கடமைகளைச் செய்கிறது; பொருந்தாத பட்சத்தில், பாதுகாப்பு தோல்வியில் இருந்து உபகரணங்கள் எரிந்து போவது வரை விளைவுகள் ஏற்படும்.

உயர்தர ஃபியூஸ் R&D மற்றும் உற்பத்திக்கு 40 ஆண்டுகளுக்கும் மேலாக அர்ப்பணிப்புடன், Galaxy Fuse DC சார்ஜிங் நிலையங்களுக்கு பாதுகாப்பான மற்றும் நம்பகமான சர்க்யூட் பாதுகாப்பு தீர்வுகளை வழங்க உறுதிபூண்டுள்ளது.

டிசி சார்ஜிங் ஸ்டேஷன் பாதுகாப்பு அமைப்புகளுக்கான உருகி தேர்வுக்கான தொழில்நுட்ப ஆதரவு அல்லது தொடர்புதாரர்களுடன் ஒருங்கிணைப்புGalaxy Fuse தொழில்நுட்பக் குழுவைத் தொடர்பு கொள்ளவும்.
