ஃபாஸ்ட்-ஆக்டிங் ஃப்யூஸ் வெர்சஸ். ஆர்டினரி ஃப்யூஸ்: உண்மையான வித்தியாசம் என்ன?

பவர் எலக்ட்ரானிக் சிஸ்டம் வடிவமைப்பில், ஃபியூஸ் தேர்வு நேரடியாக உபகரணங்கள் பாதுகாப்பு விளிம்புகள் மற்றும் தவறு பாதுகாப்பின் செயல்திறனை தீர்மானிக்கிறது. சாதாரண உருகிகளுக்கு எதிராக வேகமாக செயல்படும் உருகிகளை எதிர்கொள்ளும் போது, ​​பல பொறியியலாளர்கள், பொருள் அறிவியல், மறுமொழி வழிமுறைகள் மற்றும் பயன்பாட்டுக் காட்சிகளில் உள்ள அடிப்படை வேறுபாடுகளைக் கண்டுகொள்ளாமல், மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் மின்னழுத்தத்தின் அடிப்படையில் மட்டுமே கடினமான தேர்வுகளை மேற்கொள்கின்றனர். இந்த மேற்பார்வை புதிய ஆற்றல் மற்றும் ஆற்றல் சேமிப்பு அமைப்புகளில் கடுமையான அபாயங்களை ஏற்படுத்தலாம்.

இந்தக் கட்டுரை, பொறியாளர்கள் துல்லியமான தேர்வு முடிவுகளை எடுக்க உதவும் வகையில், வேகமாகச் செயல்படும் உருகிகள் மற்றும் சாதாரண உருகிகளுக்கு இடையே உள்ள அடிப்படை வேறுபாடுகளை-கட்டமைப்பு வடிவமைப்பு மற்றும் ஃப்யூசிங் பொறிமுறைகள் முதல் பயன்பாட்டு எல்லைகள் வரையிலான அடிப்படையான பகுப்பாய்வை வழங்குகிறது.

கட்டமைப்பு மற்றும் பொருட்கள்: "மெட்டல் வயர்" முதல் "துல்லியமான ஃப்யூசிபிள் உறுப்பு" வரை

ஒரு சாதாரண உருகியின் உருகக்கூடிய உறுப்பு பொதுவாக வடிவியல் வடிவ உலோக கம்பியால் ஆனது, இது ஒரு எளிய அமைப்பு மற்றும் குறைந்த உற்பத்தி செலவு ஆகியவற்றைக் கொண்டுள்ளது. அதன் ஃப்யூசிங் லாஜிக் ஓவர்லோட் மின்னோட்டத்தால் உருவாக்கப்பட்ட ஜூல் வெப்பத்தை நம்பியுள்ளது; வெப்பக் குவிப்பு உருகுநிலையை அடையும் போது, ​​உறுப்பு உருகும் மற்றும் சுற்று திறக்கும். இந்த வடிவமைப்பு கேபிள்கள் மற்றும் வயர்களுக்கான ஓவர்லோட் பாதுகாப்பு போன்ற விரைவான பதில் முக்கியமானதாக இல்லாத சூழ்நிலைகளுக்கு ஏற்றதாக அமைகிறது.

இருப்பினும், வேகமாக செயல்படும் உருகி, பொருள் மற்றும் அமைப்பு இரண்டிலும் சிறப்பாக உகந்ததாக உள்ளது. அதன் உருகும் உறுப்பு தூய வெள்ளி, வெள்ளி-முலாம் பூசப்பட்ட தாமிரம் அல்லது தூய செம்பு ஆகியவற்றால் ஆனது, குறுகலான வட்ட-துளை கழுத்துகளுடன் செவ்வக மெல்லிய துண்டு மற்றும் குறிப்பிட்ட இடங்களில் முன்-நிலை-உருகு-புள்ளி சாலிடர் புள்ளிகளுடன் வடிவமைக்கப்பட்டுள்ளது. இந்த வடிவமைப்பின் புத்தி கூர்மை என்னவென்றால், ஒரு ஓவர்லோட் அல்லது மல்டிபிள் ஷார்ட் சர்க்யூட் மின்னோட்டம் நிகழும்போது, ​​சாலிடர் ஸ்பாட் முதலில் உருகும், மற்றும் உலோகவியல் விளைவு மூலம், குறுகலான கழுத்தில் உள்ள உறுப்புகளின் விரைவான துண்டிக்கப்படுவதை துரிதப்படுத்துகிறது, மைக்ரோ விநாடிகள் முதல் மில்லி விநாடிகள் வரை சுற்று குறுக்கீட்டை அடைகிறது.

சாராம்சத்தில், சாதாரண உருகிகள் "இயற்கையான வெப்ப திரட்சியை" நம்பியுள்ளன, அதே நேரத்தில் வேகமாக செயல்படும் உருகிகள் கட்டமைப்பு மற்றும் பொருள் பொறியியல் மூலம் "செயலில் முடுக்கப்பட்ட உடைப்பை" அடைகின்றன - இது இரண்டிற்கும் இடையே உள்ள மிக அடிப்படையான வேறுபாடு ஆகும்.

மறுமொழி வேகம்: மில்லிசெகண்ட் மற்றும் மைக்ரோசெகண்ட் இடைவெளி

மறுமொழி வேகம் என்பது இரண்டு உருகி வகைகளுக்கு இடையே உள்ள மிகவும் உள்ளுணர்வு வேறுபாடு ஆகும்.

சாதாரண உருகிகளுக்கு, ஃப்யூசிங் நேரம் ஓவர்லோட் மின்னோட்டத்தின் பன்மடங்குக்கு நேர்மாறான விகிதாச்சாரமாக இருக்கும்: மதிப்பிடப்பட்ட மதிப்பை விட அதிகமான மின்னோட்டம், குறுகிய ஃப்யூசிங் நேரம்; மாறாக, குறைந்த ஓவர்லோட் மடங்குகளில், உருகும் நேரம் பல வினாடிகள் அல்லது அதற்கும் அதிகமாக இருக்கலாம். இந்த "நேர-தாமதம்" பண்பு கேபிள் பாதுகாப்பில் ஏற்றுக்கொள்ளத்தக்கது, ஏனெனில் கேபிள்கள் ஒரு குறிப்பிட்ட வெப்ப திறன் மற்றும் குறுகிய கால ஓவர்லோட் திறன் கொண்டவை.

வேகமாக செயல்படும் உருகிகள் முற்றிலும் வித்தியாசமாக செயல்படுகின்றன. குறைந்த உருகும் புள்ளி சாலிடர் புள்ளிகளின் "முடுக்க" பொறிமுறை மற்றும் குறுகலான கழுத்து கட்டமைப்பின் தற்போதைய அடர்த்தி செறிவு விளைவுக்கு நன்றி, வேகமாக செயல்படும் உருகிகள் மில்லி விநாடிகள் அல்லது மைக்ரோ விநாடிகளுக்குள் சுற்றுகளை அழிக்க முடியும். இந்த அதீத வேகம் அதன் சொந்த நோக்கத்திற்காக பின்பற்றப்படவில்லை, ஆனால் குறைக்கடத்தி சாதனங்கள் (IGBTகள், SiC MOSFETகள் மற்றும் ரெக்டிஃபையர் டையோட்கள் போன்றவை) தாங்கக்கூடிய காலக்கெடுவுக்குள் மின்னோட்டத்தை அகற்றுவதற்காக, குறைக்கடத்தி வெப்ப சகிப்புத்தன்மை பொதுவாக மில்லி விநாடிகளின் வரிசையில் மட்டுமே இருக்கும், மேலும் சாதாரண உருகிகள் இந்த பாதுகாப்பு தேவைகளை பூர்த்தி செய்ய முடியாது.

பயன்பாட்டு காட்சிகள்: பாதுகாப்பு இலக்குகள் தேர்வு தர்க்கத்தை வரையறுக்கின்றன

வேகமாக செயல்படும் மற்றும் சாதாரண உருகிகளின் பயன்பாட்டு எல்லைகள் இயற்கையாகவே அந்தந்த பதில் பண்புகளால் வரையறுக்கப்படுகின்றன.

சாதாரண உருகிகள் முதன்மையாக அதிக சுமை மற்றும் கேபிள்கள் மற்றும் கம்பிகளின் குறுகிய சுற்று பாதுகாப்புக்காக பயன்படுத்தப்படுகின்றன. கேபிள்கள் ஒரு குறிப்பிட்ட வெப்ப நிலைத்தன்மையைக் கொண்டுள்ளன; குறுகிய கால சுமைகள் உடனடியாக காப்பு சேதத்தை ஏற்படுத்தாது, எனவே உருகி செயல்பாட்டில் ஒரு குறிப்பிட்ட தாமதம் அனுமதிக்கப்படுகிறது. கட்டுமான விநியோகம் மற்றும் தொழில்துறை மின் இணைப்புகளில் சாதாரண உருகிகள் ஏன் பரவலாகப் பயன்படுத்தப்படுகின்றன என்பதை இது விளக்குகிறது.

மறுபுறம், வேகமாக செயல்படும் உருகிகள் குறைக்கடத்தி சக்தி சாதனங்கள் மற்றும் ரெக்டிஃபையர் அசெம்பிளிகளைப் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளன. ஒளிமின்னழுத்த இன்வெர்ட்டர்கள், DC சார்ஜிங் ஸ்டேஷன்கள் மற்றும் ஆற்றல் சேமிப்பு மாற்றிகள் (PCS), IGBT மற்றும் SiC தொகுதிகள் அதிக மின்னோட்டத்தால் மிகவும் பாதிக்கப்படக்கூடியவை-ஒருமுறை ஷார்ட் சர்க்யூட் ஏற்பட்டால், மின்னோட்டமானது நூற்றுக்கணக்கான மைக்ரோ விநாடிகளுக்குள் அழிக்கப்பட வேண்டும் அல்லது சாதனம் நிரந்தரமாக சேதமடையும். வேகமாகச் செயல்படும் உருகிகள் இந்தத் தேவைக்கான தீர்வாகும்.

குறிப்பாக ஆற்றல் சேமிப்பு அமைப்புகளில் (ESS), அதிவேக உருகிகளின் பயன்பாடு மிகவும் முக்கியமானது. பேட்டரி கிளஸ்டர்களில் உள்ள ஷார்ட்-சர்க்யூட் நீரோட்டங்கள் அதிக DC மின்னழுத்தம், அதிக மின்னோட்ட அளவு மற்றும் இயற்கையான பூஜ்ஜிய-குறுக்கு இல்லாதது, குறுக்கீடு திறன் மற்றும் வில்-தணிக்கும் செயல்திறன் ஆகியவற்றில் கடுமையான கோரிக்கைகளை வைக்கிறது. ஆற்றல் சேமிப்பிற்கான அதிவேக DC உருகிகள் வேகமான பதிலை வழங்குவதோடு மட்டுமல்லாமல், உயர் மின்னழுத்த DC நிலைமைகளின் கீழ் தடையின்றி வளைவுகளை நம்பகத்தன்மையுடன் அணைக்க வேண்டும், அதே நேரத்தில் பேட்டரி கிளஸ்டர்கள் வழங்கக்கூடிய மிக உயர்ந்த குறுகிய-சுற்று மின்னோட்டங்களைக் கையாள போதுமான உடைக்கும் திறனை வழங்குகிறது.

IEC வகைப்பாடு: aR மற்றும் gG க்கு இடையிலான தொழில்நுட்பப் பிரிவு

சர்வதேச மின்தொழில்நுட்ப ஆணையத்தின் (IEC) உருகி தரநிலைகளின் கண்ணோட்டத்தில், வேகமாக செயல்படும் மற்றும் சாதாரண உருகிகளுக்கு இடையிலான வேறுபாடு மேலும் அளவிடப்பட்டு தரப்படுத்தப்படுகிறது.

சாதாரண உருகிகள் பொதுவாக விழும்gG(முழு அளவிலான கேபிள் பாதுகாப்பு) வகுப்பு, முழுமையான ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகிறது ஆனால் ஒப்பீட்டளவில் நீண்ட இயக்க நேரத்துடன், பொது விநியோகம் மற்றும் கேபிள் பாதுகாப்புக்கு ஏற்றது.

வேகமாக செயல்படும் உருகிகள் சேர்ந்தவைaR(பகுதி-வரம்பு குறைக்கடத்தி பாதுகாப்பு) வகுப்பு. aR உருகிகள் குறிப்பாக செமிகண்டக்டர் சாதனப் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளன, இதில் மிகக் குறைந்த I²t மதிப்புகள் (ஆற்றல் மூலம் ஆற்றல்) மற்றும் வலுவான மின்னோட்டத்தைக் கட்டுப்படுத்தும் திறன் ஆகியவற்றைக் கொண்டுள்ளது. குறைகடத்தி சாதனங்களின் தாங்கும் திறனுக்குள் தவறு ஆற்றலைக் கட்டுப்படுத்தி, ஒரு பழுதலின் ஆரம்ப நிலையிலேயே அவை தவறான மின்னோட்டத்தைத் துண்டிக்கலாம். aR உருகிகள் குறைந்த-பல ஓவர்லோட் பாதுகாப்பைக் கையாளாது - இந்த செயல்பாடு கட்டுப்பாட்டு அமைப்புகள் அல்லது தொடர்புகளுக்கு ஒதுக்கப்படுகிறது, இது ஒரு தெளிவான செயல்பாட்டு படிநிலையை உருவாக்குகிறது.

Galaxy Fuse: புதிய ஆற்றல் மற்றும் ஆற்றல் சேமிப்பிற்கான அதிவேக உருகி தீர்வுகள்

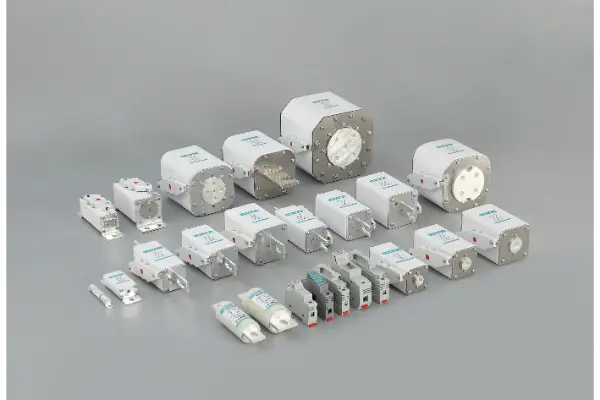

Galaxy Fuseஉருகி R&D மற்றும் உற்பத்தியில் 40 ஆண்டுகளுக்கும் மேலான அனுபவம் உள்ளது, வேகமாக செயல்படும் உருகி பிரிவில் ஆழ்ந்த தொழில்நுட்ப நிபுணத்துவத்தை உருவாக்குகிறது. ஃபோட்டோவோல்டாயிக் இன்வெர்ட்டர்கள், டிசி சார்ஜிங் ஸ்டேஷன்கள் மற்றும் எனர்ஜி ஸ்டோரேஜ் மாற்றிகள் போன்ற புதிய ஆற்றல் பயன்பாடுகளுக்கு, கேலக்ஸி ஃபியூஸ் ஒரு விரிவான அளவிலான அதிவேக ஃப்யூஸ்களை வழங்குகிறது.

ஆற்றல் சேமிப்பு அமைப்பு அர்ப்பணிக்கப்பட்ட அதிவேக உருகிகள்கேலக்ஸி ஃபியூஸின் முக்கிய கவனம் செலுத்தும் பகுதி. எரிசக்தி சேமிப்பு அமைப்புகள் பொதுவான தொழில்துறை பயன்பாடுகளை விட உருகிகளிலிருந்து அதிகம் தேவைப்படுகின்றன: 1500V வரையிலான DC மின்னழுத்தங்கள், நூற்றுக்கணக்கான கிலோஆம்பியர்களை அடையும் ஷார்ட்-சர்க்யூட் நீரோட்டங்கள் மற்றும் மூடப்பட்ட பேட்டரி சூழல்களில் முழுமையான வில்-அழிவு மற்றும் குறுக்கீடு நம்பகத்தன்மை தேவை. Galaxy Fuse எனர்ஜி ஸ்டோரேஜ் வரிசை தயாரிப்புகள் தூய வெள்ளி உருகக்கூடிய கூறுகள் மற்றும் உயர்-தூய்மை குவார்ட்ஸ் மணல் வளைவு-தணிக்கும் ஊடகம், உகந்த கழுத்து-கட்டமைப்பு வடிவமைப்புகளுடன் இணைந்து, மைக்ரோ செகண்ட்-நிலை பதில் மற்றும் தீவிர தவறு நிலைகளில் நம்பகமான குறுக்கீடு ஆகியவற்றை உறுதிப்படுத்துகின்றன.

முக்கிய தொழில்நுட்ப நன்மைகள்:

●தூய வெள்ளி / வெள்ளி பூசப்பட்ட செப்பு கூறுகள்:குறைந்த உருகுநிலை மற்றும் அதிக கடத்துத்திறன் விரைவான பதிலை உறுதி செய்கிறது

●உகந்த கழுத்து அமைப்பு:சீரான வில் குறுக்கீட்டிற்கான ஃப்யூசிங் புள்ளிகளின் துல்லியமான கட்டுப்பாடு

●உயர்-தூய்மை குவார்ட்ஸ் மணல் ஆர்க் தணித்தல்:ஆர்க் ஆற்றலை விரைவாக உறிஞ்சி, கட்டுப்படுத்துவதை அடக்குகிறது

●முழு சான்றிதழ்:தயாரிப்புகள் IEC60269, GB13539 மற்றும் பிற சர்வதேச தரநிலைகளுடன் இணங்குகின்றன, பல தொடர்கள் கொண்ட UL, TUV மற்றும் CE சான்றிதழ்கள்

●முழுமையான தொழில்நுட்ப தரவு ஆதரவு:அளவிடப்பட்ட I²t வளைவுகள் மற்றும் கட்-ஆஃப் தற்போதைய வளைவுகளை வழங்குகிறது, பொறியாளர்களுக்கான துல்லியமான கணினி பாதுகாப்பு ஒருங்கிணைப்பு கணக்கீடுகளை எளிதாக்குகிறது

முடிவுரை

வேகமாகச் செயல்படும் மற்றும் சாதாரண உருகிகளுக்கு இடையே உள்ள வேறுபாடு, மேற்பரப்பு-நிலை "வேகமான மற்றும் மெதுவாக" என்பதைத் தாண்டி நீண்டுள்ளது. பொருள் தேர்வு மற்றும் கட்டமைப்பு மேம்படுத்தல் முதல் பதில் வழிமுறைகள் மற்றும் IEC வகைப்பாடு வரை, இரண்டும் முற்றிலும் வேறுபட்ட பாதுகாப்புத் தத்துவங்களைக் குறிக்கின்றன.

சாதாரண உருகிகள் கேபிள்களின் "வெப்ப திறனை" பாதுகாக்கின்றன; வேகமாக செயல்படும் உருகிகள் குறைக்கடத்திகளின் "பலவீனமான சாளரத்தை" பாதுகாக்கின்றன. இன்றைய வேகமாக வளர்ந்து வரும் புதிய ஆற்றல் மற்றும் ஆற்றல் சேமிப்புத் துறைகளில், வேகமாகச் செயல்படும் உருகிகளின் தனித்துவமான மதிப்பைப் புரிந்துகொள்வதும் சரியாகப் பயன்படுத்துவதும் ஒவ்வொரு பவர் எலக்ட்ரானிக்ஸ் பொறியாளருக்கும் இன்றியமையாத திறமையாகும்.

Galaxy Fuse - உயர்தர உருகி தயாரிப்பில் 46 ஆண்டுகளுக்கும் மேலான அர்ப்பணிப்பு, உலகளாவிய புதிய ஆற்றல் மற்றும் ஆற்றல் சேமிப்பு அமைப்புகளுக்கு பாதுகாப்பான மற்றும் நம்பகமான சுற்று பாதுகாப்பு தீர்வுகளை வழங்க அர்ப்பணிக்கப்பட்டுள்ளது.

ஆற்றல் சேமிப்பு அல்லது புதிய ஆற்றல் சாதனங்களுக்கான அதிவேக உருகி தேர்வுக்கான தொழில்நுட்ப ஆதரவுக்கு, தயவுசெய்துGalaxy Fuse ஐ தொடர்பு கொள்ளவும்தொழில்நுட்ப குழு.
