ஒரு சதுர உடல் அதிவேக உருகி என்றால் என்ன மற்றும் செமிகண்டக்டர் பாதுகாப்பிற்கு இது ஏன் முக்கியமானது

நவீன மின் அமைப்புகளில், உணர்திறன் மின்னியல் சாதனங்களைப் பாதுகாப்பது முன்னெப்போதையும் விட முக்கியமானது. இன்வெர்ட்டர்கள், மாற்றிகள், EV சார்ஜிங் அமைப்புகள் மற்றும் தொழில்துறை இயக்கிகள் போன்ற சாதனங்கள் IGBTகள், SCRகள், MOSFETகள் மற்றும் டையோட்கள் போன்ற குறைக்கடத்தி கூறுகளை பெரிதும் நம்பியுள்ளன. ஒரு சுருக்கமான மின்னோட்ட நிகழ்வு கூட இந்த விலையுயர்ந்த கூறுகளை நிரந்தரமாக சேதப்படுத்தும்.

A சதுரஉடல் அதிவேக உருகி உள்ளனதவறான மின்னோட்டங்களுக்கு மிக விரைவாக பதிலளிக்கவும் மற்றும் குறைக்கடத்தி சாதனங்களை பேரழிவு தோல்வியிலிருந்து பாதுகாக்கவும் குறிப்பாக வடிவமைக்கப்பட்டுள்ளது. இந்த உருகிகள் புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள், மின்சார வாகன உள்கட்டமைப்பு, தொழில்துறை ஆட்டோமேஷன் மற்றும் சக்தி மாற்றும் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

ஸ்கொயர் பாடி அதிவேக உருகிகளைப் பற்றி நீங்கள் தெரிந்து கொள்ள வேண்டிய அனைத்தையும் இந்த வழிகாட்டி ஆராய்கிறது - அவற்றின் செயல்பாட்டுக் கொள்கைகள், முக்கிய அம்சங்கள், நன்மைகள், பயன்பாடுகள், தேர்வு அளவுகோல்கள் மற்றும் தொழில்துறை போக்குகள் உட்பட. நிறுவனங்கள் ஏன் விரும்புகின்றன என்பதையும் நாங்கள் விளக்குகிறோம்யின்ரோங்உலகளாவிய உருகி சந்தையில் முக்கியமான சப்ளையர்களாக மாறி வருகின்றனர்.

பொருளடக்கம்

• 1. சதுர உடல் அதிவேக உருகி என்றால் என்ன?
• 2. செமிகண்டக்டர் பாதுகாப்பிற்கு ஏன் அதிவேக உருகிகள் தேவை?
• 3. சதுர உடல் அதிவேக உருகிகளின் முக்கிய அம்சங்கள்
• 4. ஒரு சதுர உடல் அதிவேக உருகி எவ்வாறு வேலை செய்கிறது?
• 5. வழக்கமான பயன்பாடுகள்
• 6. தொழில்நுட்ப விவரக்குறிப்புகள் மேலோட்டம்
• 7. சதுர உடல் உருகி vs பாரம்பரிய உருகி
• 8. சரியான உருகியை எவ்வாறு தேர்வு செய்வது
• 9. நிறுவல் மற்றும் பராமரிப்பு குறிப்புகள்
• 10. செமிகண்டக்டர் ஃப்யூஸ் டெக்னாலஜியில் எதிர்காலப் போக்குகள்
• அடிக்கடி கேட்கப்படும் கேள்விகள்

1. சதுர உடல் அதிவேக உருகி என்றால் என்ன?

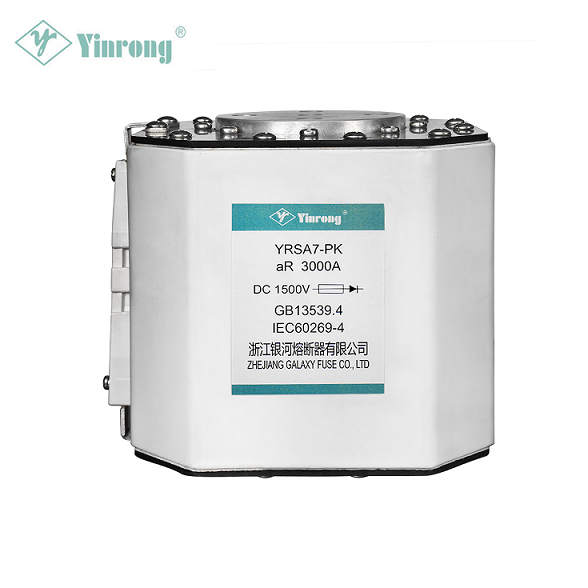

A சதுர உடல் அதிவேக உருகிஒரு வகை குறைக்கடத்தி பாதுகாப்பு உருகி, தவறான மின்னோட்டங்களை மிக விரைவாக குறுக்கிட வடிவமைக்கப்பட்டுள்ளது. அதன் சதுர வடிவ வீடுகள் சிறந்த வெப்பச் சிதறல் மற்றும் மின் செயல்திறனை பராமரிக்கும் போது ஆற்றல் அமைப்புகளில் திறமையான நிறுவலை அனுமதிக்கிறது.

பொது-நோக்கு உருகிகளைப் போலன்றி, அதிவேக குறைக்கடத்தி உருகிகள், உணர்திறன் மின்னணு கூறுகளைப் பாதுகாப்பதற்காக உகந்ததாக இருக்கும்:

• IGBT தொகுதிகள்
• பவர் டையோட்கள்
• SCR தைரிஸ்டர்கள்
• MOSFET சாதனங்கள்
• சக்தி மாற்றிகள்

இந்த ஃப்யூஸ்கள் தவறான ஆற்றலை விரைவாகக் கட்டுப்படுத்தவும், குறைக்கடத்தி சாதனங்களுக்குப் பயன்படுத்தப்படும் வெப்ப அழுத்தத்தைக் குறைக்கவும் வடிவமைக்கப்பட்டுள்ளன. தொழில் விவரக்குறிப்புகளின்படி, சதுர உடல் அதிவேக உருகிகள் மில்லி விநாடிகளுக்குள் வினைபுரியும் போது மிக அதிக மின்னோட்டத்தை குறுக்கிடலாம்.

2. செமிகண்டக்டர் பாதுகாப்பிற்கு ஏன் அதிவேக உருகிகள் தேவை?

செமிகண்டக்டர் கூறுகள் அதிக மின்னோட்ட நிலைமைகளுக்கு அதிக உணர்திறன் கொண்டவை. சிறிய கூர்முனைகள் கூட அவற்றை உடனடியாக அழிக்கக்கூடும்.

இந்த சாதனங்களை திறம்பட பாதுகாக்க பாரம்பரிய உருகிகள் மிகவும் மெதுவாக செயல்படுகின்றன. அதிவேக செமிகண்டக்டர் உருகிகள் மிக வேகமாக பதிலளிக்கும் நேரங்களுடன் வடிவமைக்கப்பட்டுள்ளன.

அதிவேக உருகிகளைப் பயன்படுத்துவதற்கான முக்கிய காரணங்கள்

• அல்ட்ரா-ஃபாஸ்ட் ஃபால்ட் கரண்ட் குறுக்கீடு
• விலையுயர்ந்த குறைக்கடத்தி தொகுதிகளின் பாதுகாப்பு
• வெப்ப சேதத்தை குறைத்தல்
• மேம்பட்ட உபகரணங்கள் நம்பகத்தன்மை
• அடுக்கு அமைப்பு தோல்விகளைத் தடுத்தல்

அதிவேக சதுர உடல் உருகிகள் தவறான மின்னோட்டங்களைக் கட்டுப்படுத்தும் திறன் கொண்டவை மற்றும் குறைக்கடத்தி சாதனங்கள் அவற்றின் பாதுகாப்பான இயக்க வரம்புகளை மீறுவதற்கு முன்பு மின்சாரத்தை குறுக்கிடுகின்றன.

3. சதுர உடல் அதிவேக உருகிகளின் முக்கிய அம்சங்கள்

சதுர உடல் அதிவேக உருகிகள் பல தொழில்நுட்ப நன்மைகளை வழங்குகின்றன, அவை உயர் செயல்திறன் கொண்ட மின் அமைப்புகளுக்கு ஏற்றதாக அமைகின்றன.

முக்கியமான வடிவமைப்பு அம்சங்கள்

• மிக வேகமாக செயல்படும் பதில்
• அதிக குறுக்கீடு திறன்
• குறைந்த ஆற்றல் வெளியீடு
• சிறிய சதுர உடல் வடிவமைப்பு
• பல ஏற்றுதல் விருப்பங்கள்
• காட்சி ஊதப்பட்ட உருகி குறிகாட்டிகள்

பல மாதிரிகள் 1500V DC வரை மின்னழுத்த மதிப்பீடுகள் மற்றும் தொழில்துறை அமைப்புகளுக்கான உயர் மின்னோட்ட திறன்களை ஆதரிக்கின்றன.

4. ஒரு சதுர உடல் அதிவேக உருகி எவ்வாறு வேலை செய்கிறது?

ஒரு சதுர உடல் அதிவேக உருகியின் செயல்பாடு சிறப்பாக வடிவமைக்கப்பட்ட உருகி உறுப்புகளின் கட்டுப்படுத்தப்பட்ட உருகலை அடிப்படையாகக் கொண்டது.

வேலை செய்யும் கொள்கை

1. தவறான மின்னோட்டம் ஏற்படுகிறது
2. உருகி உறுப்பு விரைவாக வெப்பமடைகிறது
3. தனிமம் மில்லி விநாடிகளுக்குள் உருகும்
4. ஆர்க் உருவாகிறது மற்றும் விரைவாக அணைக்கப்படுகிறது
5. சுற்று பாதுகாப்பாக குறுக்கிடப்பட்டுள்ளது

உள் கட்டுமானம் பொதுவாக அடங்கும்:

• வெள்ளி உருகி கூறுகள்
• குவார்ட்ஸ் மணல் நிரப்பு
• பீங்கான் வீடுகள்
• உயர் கடத்துத்திறன் முனையங்கள்

இந்த பொருட்கள் மின்னோட்ட ஓட்டத்தை கட்டுப்படுத்தும் போது உருகி வில் ஆற்றலை உறிஞ்சி மற்றும் சிதறடிக்க அனுமதிக்கின்றன.

5. வழக்கமான பயன்பாடுகள்

ஸ்கொயர் பாடி அதிவேக உருகிகள் அதிக சக்தி கொண்ட மின்னணு சாதனங்களை நம்பியிருக்கும் தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

பொதுவான பயன்பாடுகள்

• மின்சார வாகன சார்ஜிங் நிலையங்கள்
• சூரிய ஒளிமின்னழுத்த இன்வெர்ட்டர்கள்
• காற்றாலை சக்தி அமைப்புகள்
• பேட்டரி ஆற்றல் சேமிப்பு அமைப்புகள்
• தொழில்துறை மோட்டார் இயக்கிகள்
• யுபிஎஸ் மின்சாரம்
• சக்தி மாற்ற அமைப்புகள்

இந்த உருகிகள், தொழில்துறை ஆட்டோமேஷன் கருவிகளில், மீளுருவாக்கம் இயக்கிகள் மற்றும் DC பஸ் அமைப்புகளிலும் அடிக்கடி பயன்படுத்தப்படுகின்றன.

6. தொழில்நுட்ப விவரக்குறிப்புகள் மேலோட்டம்

வெவ்வேறு உடல் அளவுகள் மற்றும் பெருகிவரும் பாணிகள் பொறியாளர்கள் சதுர உடல் உருகிகளை பல்வேறு வகையான சக்தி அமைப்புகளில் ஒருங்கிணைக்க அனுமதிக்கின்றன.

7. சதுர உடல் உருகி vs பாரம்பரிய உருகி

8. சரியான சதுர உடல் அதிவேக உருகியை எவ்வாறு தேர்ந்தெடுப்பது

சரியான சுற்று பாதுகாப்பை உறுதி செய்வதற்கு சரியான உருகியைத் தேர்ந்தெடுப்பது மிகவும் முக்கியமானது.

முக்கிய தேர்வு காரணிகள்

• மின்னழுத்த மதிப்பீடு
• தற்போதைய மதிப்பீடு
• குறுக்கீடு திறன்
• உருகி இயக்க வகுப்பு (aR அல்லது gR)
• குளிரூட்டும் நிலைமைகள்
• நிறுவல் முறை
• உபகரண வகை

உற்பத்தியாளர்கள் விரும்புகிறார்கள்யின்ரோங்வாடிக்கையாளர்கள் தங்கள் பயன்பாட்டிற்கான சரியான உருகியைத் தேர்வுசெய்ய உதவும் வகையில் விரிவான தரவுத்தாள்கள் மற்றும் பொறியியல் ஆதரவை வழங்குதல்.

9. நிறுவல் மற்றும் பராமரிப்பு குறிப்புகள்

உகந்த உருகி செயல்திறனை உறுதி செய்வதற்கு முறையான நிறுவல் அவசியம்.

சிறந்த நடைமுறைகள்

• உருகி முனையங்களில் சரியான முறுக்குவிசையை உறுதி செய்யவும்
• இணக்கமான ஃப்யூஸ் ஹோல்டர்களைப் பயன்படுத்தவும்
• சரியான காற்றோட்டத்தை பராமரிக்கவும்
• உருகி குறிகாட்டிகளை தவறாமல் பரிசோதிக்கவும்
• உருகிகளை ஒரே மாதிரியான மதிப்பீடுகளுடன் மாற்றவும்

வழக்கமான ஆய்வு அதிக வெப்பம், தளர்வான இணைப்புகள் அல்லது சுற்றுச்சூழல் சேதத்தை கண்டறிய உதவும்.

10. செமிகண்டக்டர் ஃப்யூஸ் டெக்னாலஜியில் எதிர்காலப் போக்குகள்

பவர் எலக்ட்ரானிக்ஸ் தொடர்ந்து உருவாகி வருவதால், உயர் செயல்திறன் கொண்ட உருகி பாதுகாப்பிற்கான தேவை வேகமாக அதிகரித்து வருகிறது.

வளர்ந்து வரும் போக்குகள்

• அதிக மின்னழுத்த DC பாதுகாப்பு
• மேம்படுத்தப்பட்ட ஆர்க் அடக்குமுறை தொழில்நுட்பங்கள்
• சிறிய உருகி வடிவமைப்புகள்
• ஸ்மார்ட் கண்காணிப்பு அமைப்புகளுடன் ஒருங்கிணைப்பு
• சிறந்த வெப்ப மேலாண்மை பொருட்கள்

போன்ற உற்பத்தியாளர்கள்யின்ரோங்புதுப்பிக்கத்தக்க ஆற்றல், EV சார்ஜிங் உள்கட்டமைப்பு மற்றும் அறிவார்ந்த மின் கட்டங்கள் உள்ளிட்ட நவீன பயன்பாடுகளை ஆதரிக்க மேம்பட்ட ஃபியூஸ் தொழில்நுட்பங்களில் முதலீடு செய்கின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. aR மற்றும் gR உருகி வகுப்புகளுக்கு என்ன வித்தியாசம்?

aR உருகிகள் குறைக்கடத்திகளுக்கு குறுகிய சுற்று பாதுகாப்பை வழங்குகின்றன, அதே நேரத்தில் gR உருகிகள் அதிக சுமை மற்றும் குறுகிய சுற்று பாதுகாப்பை வழங்குகின்றன.

2. ஒரு சாதாரண உருகி அதிவேக குறைக்கடத்தி உருகியை மாற்ற முடியுமா?

இல்லை. நிலையான உருகிகள் மிகவும் மெதுவாக உள்ளன மற்றும் உணர்திறன் குறைக்கடத்தி கூறுகளை பாதுகாக்க முடியாது.

3. எந்த தொழிற்சாலைகள் பொதுவாக சதுர உடல் அதிவேக உருகிகளைப் பயன்படுத்துகின்றன?

தொழில்களில் புதுப்பிக்கத்தக்க ஆற்றல், மின்சார வாகனங்கள், தொழில்துறை ஆட்டோமேஷன் மற்றும் மின்சக்தி மின்னணுவியல் ஆகியவை அடங்கும்.

4. அதிவேக உருகி எவ்வளவு வேகமாக இயங்குகிறது?

பெரும்பாலான குறைக்கடத்தி உருகிகள் தவறான மின்னோட்ட ஆற்றலைக் கட்டுப்படுத்த மில்லி விநாடிகளுக்குள் செயல்படுகின்றன.

5. அதிவேக உருகிகள் எவ்வளவு காலம் நீடிக்கும்?

அவற்றின் ஆயுட்காலம் இயக்க நிலைமைகளைப் பொறுத்தது, ஆனால் சரியான தேர்வு மற்றும் நிறுவல் மூலம் அவை பல ஆண்டுகள் நீடிக்கும்.

முடிவுரை

நவீன மின் அமைப்புகள் மற்றும் குறைக்கடத்தி சாதனங்களைப் பாதுகாப்பதில் சதுர உடல் அதிவேக உருகிகள் முக்கிய பங்கு வகிக்கின்றன. அவற்றின் அதிவேக பதில், அதிக குறுக்கீடு திறன் மற்றும் வலுவான வடிவமைப்பு ஆகியவை புதுப்பிக்கத்தக்க ஆற்றல், மின்சார வாகனங்கள் மற்றும் தொழில்துறை ஆட்டோமேஷன் போன்ற தொழில்களில் அவற்றை இன்றியமையாததாக ஆக்குகின்றன.

நம்பகமான குறைக்கடத்தி பாதுகாப்பு தீர்வுகளை நீங்கள் தேடுகிறீர்கள் என்றால், பொறியியல் குழுயின்ரோங்உங்கள் பயன்பாடுகளுக்கு ஏற்றவாறு தொழில்முறை வழிகாட்டுதல் மற்றும் உயர் செயல்திறன் கொண்ட உருகி தயாரிப்புகளை வழங்க முடியும்.

விரிவான தயாரிப்பு தகவல், தனிப்பயனாக்கப்பட்ட தீர்வுகள் அல்லது தொழில்நுட்ப ஆதரவுக்கு, தயவுசெய்துஎங்களை தொடர்பு கொள்ளவும்இன்று மற்றும் மேம்பட்ட உருகி தொழில்நுட்பம் உங்கள் சக்தி அமைப்புகளின் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை எவ்வாறு மேம்படுத்துகிறது என்பதைக் கண்டறியவும்.
